I misuratori di portata ad area variabile della serie FD di Officine Orobiche, con tubo di misura in vetro per piccole e grandi portate, sono adatti per ogni tipo di fluido.
Flussimetro con tubo in vetro ideale per le applicazioni industriali
I flussimetri della serie FD sono progettati per le applicazioni delle industrie: chimica e petrolchimica, cartaria, saccarifera, alimentare, farmaceutica, vetraria, tessile, estrattiva, mineraria, siderurgica, galvanica. Sono inoltre interessati costruttori di impianti di trattamento acque, enologici, termotecnici, ospedalieri, ecologici.
Caratteristiche tecniche del flussimetro con tubo in vetro
Caratteristiche tecniche dei flussimetri della serie FD: Precisione ± 2% del f.s. (± 3% del f.s. con galleggiante sferico); Temperatura massima di esercizio 60° C Su richiesta si eseguono versioni per temperatura di esercizio fino a 200° C.; Lunghezza scala di lettura: - 230 mm per tutti i tipi fino al modello FD-5b - 340 mm per i tipi FD-Z1, FD-Z2, FD-Z3; Campo di misura 1÷ 10; Galleggiante guidato (solo su versione metallica) - per gas a partire dal modello FD-2b - per liquidi a partire dal modello FD-3b.
Robusta struttura portante con 4 colonne in acciaio del flussimetro con tubo in vetro

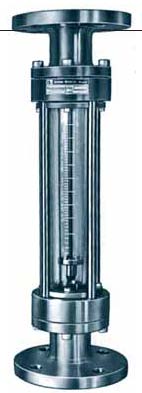

I flussimetri diretti della serie FD hanno una robusta struttura portante con 4 colonne in acciaio. Gli attacchi al processo possono essere filettati o flangiati. Il tubo di misura è in vetro al borosilicato perfettamente calibrato e quindi facilmente sostituibile dal cliente mantenendo il galleggiante originale. La tenuta è realizzata con guarnizioni e premistoppa registrabili. I flussimetri della serie FD vengono forniti normalmente con struttura per una pressione nominale di 10 kg/cm2 per le versioni in metallo fino al mod. FD4; 8 kg/cm2 per i modelli FD-5b e FDZ1; 6 kg/cm2 per i modelli FD-Z2, FD-Z3 e per le versioni in plastica.
